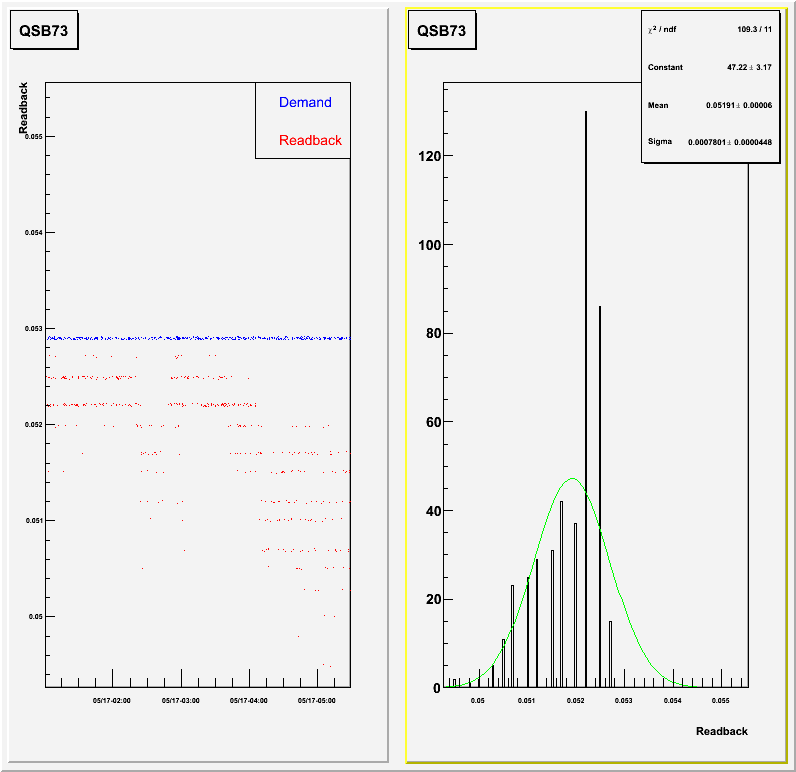

Hallo Dierk und Konrad, Robert bat mich, euch eine Email mit einigen Infos über die Strahlmagnete von piE3 zu schicken. Wir zeichnen während der letzten ca. 8 Wochen die Werte für den Soll- und Rücklesewert für die Speisegeräte auf und ich habe mal für einen Zeitraum von etwa einer Woche für die Magnete beide Werte geplottet. In den angehängten Bildern (magnet.zip) ist dies jeweils im linken Bild zu sehen. Anschließend habe ich den Rücklesewert (rot) auf die Y-Achse projiziert und mit einer einfachen Gaußfunktion gefittet (rechtes Bild). Natürlich ist das nicht immer ideal, aber auf die Schnelle gibt es einen ganz guten Eindruck, wie stark der Magnet driftet. Die Werte sind in der folgenden Tabelle aufgeführt. Interessant dürfte vor allem die letzte Spalte sein (2*Sigma/Mean) als ein grobes Maß für die Stärke des Magnetdrifts. Name Mean Sigma 2*Sigma/Mean QTB71 -1.84E-02 4.05E-04 4.40% QTD72 6.17E-02 7.92E-04 2.57% QTD71 -9.21E-02 8.71E-04 1.89% WEN 5.14E-02 4.78E-04 1.86% QSB71 3.84E-02 2.82E-04 1.47% QSK73 3.17E-02 1.47E-04 0.93% QSB72 -3.92E-02 1.75E-04 0.89% QSB73 5.31E-02 1.66E-04 0.62% QSB75 -5.75E-02 1.69E-04 0.59% QSK72 1.30E-01 3.20E-04 0.49% QSK74 -7.39E-02 1.70E-04 0.46% QSK71 -1.76E-01 3.64E-04 0.41% QSD02 -7.05E-02 1.00E-04 0.28% ASK71 -1.42E-01 1.74E-04 0.25% ASK72 -1.32E-01 1.37E-04 0.21% AEK01 8.66E-02 7.96E-05 0.18% QSC01 1.22E-01 7.29E-05 0.12% SEP 4.40E-01 1.81E-04 0.08% Ich hoffe, diese Informationen sind hilfreich für euer Meeting am Mittwoch. Für Rückfragen stehe ich jederzeit zur Verfügung. Viele Grüße Peter PS: Wir hatten während unseres Experiments zwischenzeitlich enorme Probleme mit dem QSB73 (siehe magnet_QSB73_drifting.gif). Da war die Variation des Rücklesewertes etwa 3%. Unterdessen wurde dort zwar ein Relais ausgetauscht und die Situation ist deutlich besser, aber man sieht, daß andere Magnete auch nicht allzu stabil sind.
Attachment:
magnet.zip
Description: Zip archive
